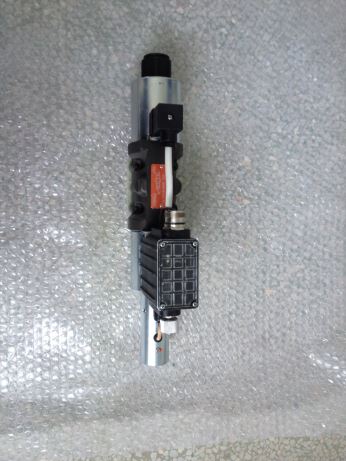

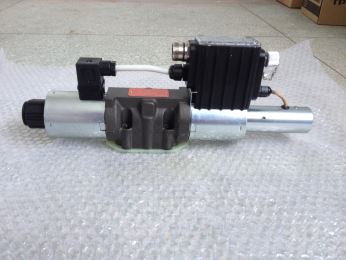

PRM7-103Z11/60-24E02S01 比例閥

來源：http://www.qhmzcbs.cn/ 時間：2015-03-31 點擊數：

　　數字控制，緊湊型結構，比例電磁鐵操作，可靠性高，滯后小，安裝尺寸按照ISO 4401和DIN24，340-A10PRM7型比例方向閥包括鑄鐵閥體，專用控制閥芯，兩根對中彈簧及其支撐墊圈和一至二個比例電磁鐵，位置傳感器，若需要，可配置一集成數字放大器的控制盒。

　　位移傳感器的測量系統由帶心線的差動變壓器和混合工藝制成的比較電子單元組成，該比例方向閥分內置放大器和外接式放大器兩種形式，對于外接式，其電磁鐵電氣接頭按EN175301-803-A標準，位移傳感器電氣接頭為G4W1F型接頭，可提供這兩種接頭，內置放大器的比例方向閥，將電控盒和位移傳感器一起可安裝在任意一個電磁鐵上。控制盒與位移傳感器間接電纜用于傳遞信號，位移傳感器與控制盒通過電纜連接，若閥帶有兩個比例電磁鐵，則另一個電磁鐵通過EN175301-803-A標準的電氣接頭與控制盒相連。

　　電源電壓信號，控制信號，程序輸入以及位移傳感器的輸出均通過一個5針接頭(ELKA5012)實現連接，外部電反饋，以及3個提供給外部傳感器的電壓+24V,+10V,-5V也通過一個5針的電氣插頭實現，電磁鐵線圈，包括安裝在上面的控制盒，可以繞軸轉動±90°。

　　數字控制單元根據兩個反饋的數字信號來控制比例方向閥在這種情況下，該比例閥可用作：

　　1. 普通比例方向閥

　　2. 僅帶內部閥芯位置反饋型

　　3. 僅帶外部反饋型(壓力傳感器，位移傳感器)

　　4. 帶內部和外部反饋型

　　輸出到電磁鐵的電流采用(PWM)控制，電子系統有內部電流反饋，若需要，可輸出經濾波的電流。可以使用配套的編程器或者通過RS-232接口與計算機連接，應用軟件對各個功能參數進行調整。

　　數字控制器采用脈寬調制方式(PWM)來保證輸出到電磁鐵的電流與控制信號成比關系。供電電壓疊加了顫振信號，數字控制器正常工作LED指示燈顯示綠色，錯誤狀態顯顯示紅色。

　　該比例方向閥在出廠時已經設置好參數，帶外部反饋的型號請咨詢廠家，閥體表面磷化處理，電磁鐵線圈表面鍍鋅處理。
